環境監測系統是整個樓宇環境監測的主要媒介，操縱著整個環境監測進度，而在該系統中，環境監測模塊是其核心組成部分。下面戴慶成帶大家了解一下環境監測模塊基本構成！

環境監測模塊用于監測室內溫度、濕度及空氣質量。主要由Arduino Uno主控板、Xbee pro S1無線模塊、Arduino Xbee擴展板、溫濕度傳感器DHT22、空氣顆粒物傳感器GP2Y1051AU0F、帶IIC接口的1602LCD顯示屏組成。

溫濕度傳感器DHT22的溫度量程為-40～80℃，分辨率為0.1℃，精度為±0.5℃；相對濕度量程為0%～99.9%，分辨率為0.1%，精度為±2%，該傳感器讀取時間間隔需大于2s，其波特率為9600bit/s。空氣顆粒物傳感器GP2Y1051AU0F是夏普灰塵傳感器，可測量0.8μm以上的微小粒子，其內部對角安放著紅外線發光二極管和光電晶體管，通過探測空氣中塵埃反射光來檢測空氣顆粒物質量，波特率為2400bit/s。

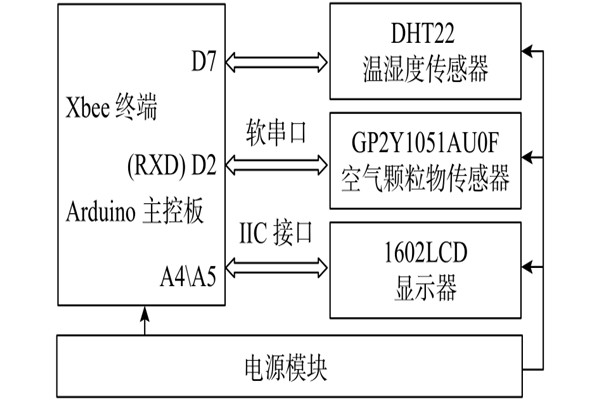

環境監測模塊結構圖如圖所示。大家可以結合上圖對環境監測模塊的基本構成簡單了解一下。
