現在裝修行業越發火爆，人們都希望有一個好看的生活環境，但是在樓宇裝修追求漂亮的同時，一些裝修材料會產生很多污染物，甲醛就是其中對人體傷害很高的氣體之一。針對樓宇內的甲醛氣體，環境監測系統能夠發揮很大的作用。下面三水環境監測公司就甲醛氣體環境監測系統的總體設計方案為大家簡單介紹一下。

該環境監測系統是基于物聯網傳感平臺，設計了一種樓宇內部甲醛氣體環境監測系統。基于物聯網的樓宇環境監測系統硬件部分采用模塊化設計，以Arduino單片機作為系統控制核心，其他設計模塊包括數據處理模塊、物聯網模塊、顯示模塊和電源模塊。甲醛傳感器測量出甲醛濃度數據，通過Arduino芯片進行處理，最終1602顯示屏實時顯示甲醛濃度，同時也將甲醛濃度數據上傳至IOT模塊，IOT模塊通過個人熱點將數據傳送至手機端。最后根據UART OBLOQ軟件反饋的數據，結合樓宇內甲醛濃度國家標準，實時動態記錄并分析樓宇內甲醛濃度。

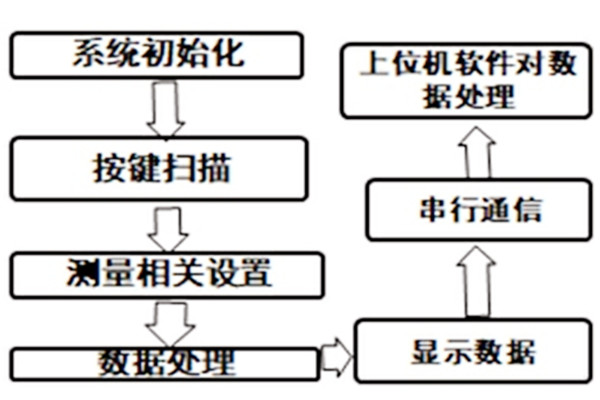

基于物聯網的樓宇環境監測系統設計流程如圖所示：

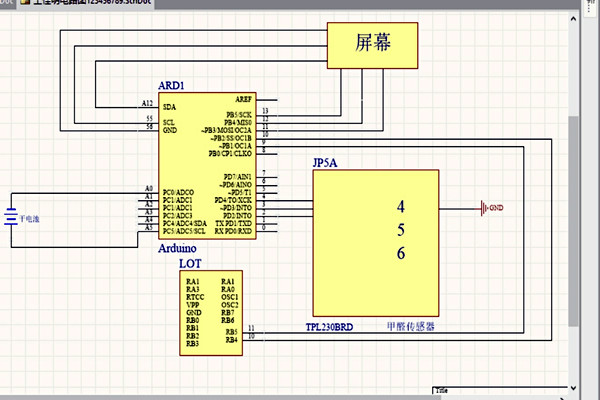

系統電路圖如圖所示：

此監測裝置能夠讓使用者在不接觸甲醛環境的同時，實時直觀準確地了解樓宇內甲醛濃度含量，避免了傳統手持式甲醛檢測儀等環境監測設備對監測人員造成的傷害。
