在《QQ物聯下樓宇環境監測系統的總體架構！》一文中，三水環境監測公司為大家介紹了環境監測系統的總體架構，今天三水為大家?guī)砘居布M成圖，大家一起來看一下吧！

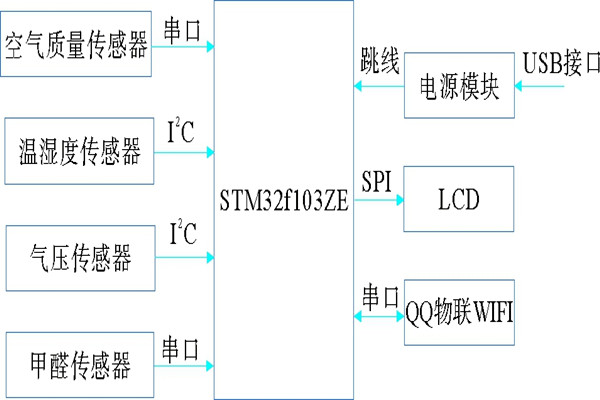

環境監測系統硬件主要包括核心控制芯片STM32，它是標準的32位處理器，運算速度快、中斷延遲短。環境監測系統采用的型號是STM32f103ZE，用來控制各類傳感器的輸入信號，經過STM32處理后，信息通過LCD液晶屏進行顯示，也可通過串口將信息經過QQ物聯WIFI模塊傳輸?shù)竭h程QQ物聯平臺進行應用。電源模塊采用USB口供電，輸出電壓為5V和3.3V，滿足系統電源需求的多樣性。環境監測系統硬件總體框圖如圖所示。

環境監測系統的環境質量傳感器通過串口與STM32控制器進行通信，測量PM1.0、PM2.5及PM10等3種顆粒的數據；溫濕度傳感器、氣壓傳感器通過I2C與控制器進行通信，分別測量當前環境的溫濕度和氣壓海拔；甲醛傳感器通過串口與STM32通信，測量甲醛濃度。系統通過SPI輸出，在液晶屏進行顯示，也可將信息通過串口發送給QQ物聯WIFI模塊。

以上內容就是環境監測系統基本硬件組成圖的相關介紹，大家可以結合總體架構一文詳細了解。
