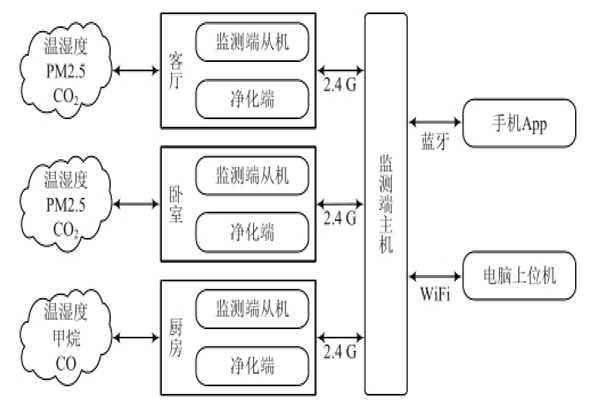

環境監測系統主要由一個監測端主機、多個監測端從機和上位機組成，由這三部分構成完整的環境監測網絡，作為智能家居的組成部分。環境監測系統整體框圖如圖所示。

1.監測端主機

監測端主機是環境監測系統的核心單元，是系統的控制中心和數據處理中心。它采用TFT屏進行人機交互，用戶可以查看各個房間的溫濕度及氣體濃度，若室內有害氣體或甲烷濃度高于100ppm時，認為室內環境危險，啟動聲光報警。同時配備WiFi模塊和藍牙模塊分別用于連接電腦客戶機和手機App。監測端主機與從機通過2.4G模塊通信，從機把溫濕度以及氣體濃度信息傳送給主機。

2.監測端從機

環境監測系統監測端從機主要負責環境信息的采集，包含氣體溫濕度、PM2.5、CO2、CO、甲烷等。不同的從機可以攜帶不同的傳感器，每個從機可以同時攜帶1～5個不同的氣體傳感器。

3.上位機

環境監測系統上位機部分主要由PC端客戶機和手機App組成，PC端通過WiFi和監測端主機連接，手機通過藍牙方式連接。通過WiFi或者藍牙可以在電腦客戶端或者手機App上實時觀察室內的環境情況，并將7天內的信息繪制成曲線，給出合理建議。

以上內容便是三水環境監測公司為大家介紹的環境監測系統基本的三大組成結構，監測端主機、監測端從機和上位機之間的聯動共同完成了環境監測工作。
