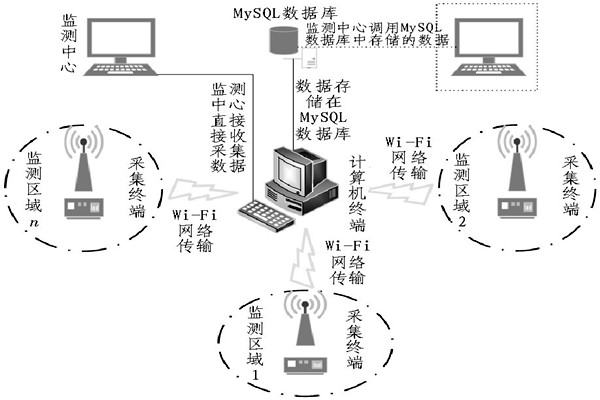

環境監測系統總體設計構架可分為3個部分：空氣品質采集終端，無線通信系統和監測中心，如圖所示。

目前國內外對室內環境質量普遍關注的指標有二氧化碳、甲醛等有機物（TVOC）、可吸入顆粒物、一氧化碳、氡等，本環境監測系統選擇CO2、甲醛及PM2.5作為主要環境監測指標，溫度和濕度作為輔助環境監測指標。采集終端的主要功能是采集上述環境監測指標，并通過Wi-Fi網絡將這些參數實時傳輸給計算機終端。

無線通信系統基于Wi-Fi設計，保證采集終端與環境監測中心得實時通信。

環境監測中心基于C#語言設計，擁有數據實時顯示、即時報警、環境質量評價及歷史記錄查詢等功能。
