環境監測系統的數據采集終端由CC2530EM核心板模塊、傳感器模塊、LED指示電路、電源電路等組成，完成現場環境監測的任務，并實現環境監測數據的采集及發送。下面三水環境監測公司提出有關環境監測系統數據采集終端的配置建議。

1、CC2530EM核心板模塊建議采用ZigBee射頻芯片CC2530-F256，片上集成高性能、低功耗8051內核、12bitADC、2個USART以及DMA功能等，支持ZigBee2007/Pro協議棧。

2、CO2傳感器建議選用的是雙光束紅外二氧化碳傳感器模塊，SH-300-N量程為0～3000×10-6，與CC2530EM核心板模塊的P0.0口連接。

3、CO傳感器選用的是型號為NE-CO-BL的一氧化碳電化學傳感器，與CC2530EM核心板模塊的P0.1口連接。

4、空氣質量傳感器建議選擇一款對空氣中的多種有毒或可燃?xì)怏w都具有一定的靈敏性的半導體氣體傳感器，其型號為QS-01，與CC2530EM核心板模塊的P0.2口連接。

5、濕度傳感器建議選用的是集成濕度傳感器，其型號為H-4000-003，量程為0～100%RH，與CC2530EM核心板模塊的P0.3口連接。

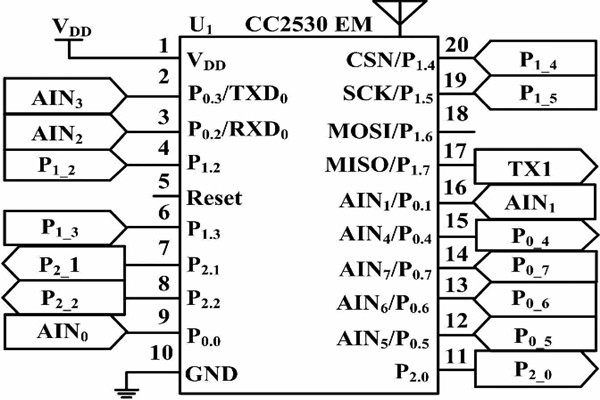

6、溫度傳感器建議選用的是DS18B20的數字式溫度傳感器。傳感器測量范圍為-55～+125℃，精度為±0.5K，與CC2530EM核心板模塊的P0.5口連接。CC2530EM核心板模塊電路如圖所示。

如上所述，本文就環境監測系統數據采集終端的CC2530EM核心板模塊、CO2傳感器、CO傳感器、空氣質量傳感器、濕度傳感器、溫度傳感器的配置進行了簡單介紹，大家在進行環境監測系統數據采集終端的配置部署時可以參考一下。
